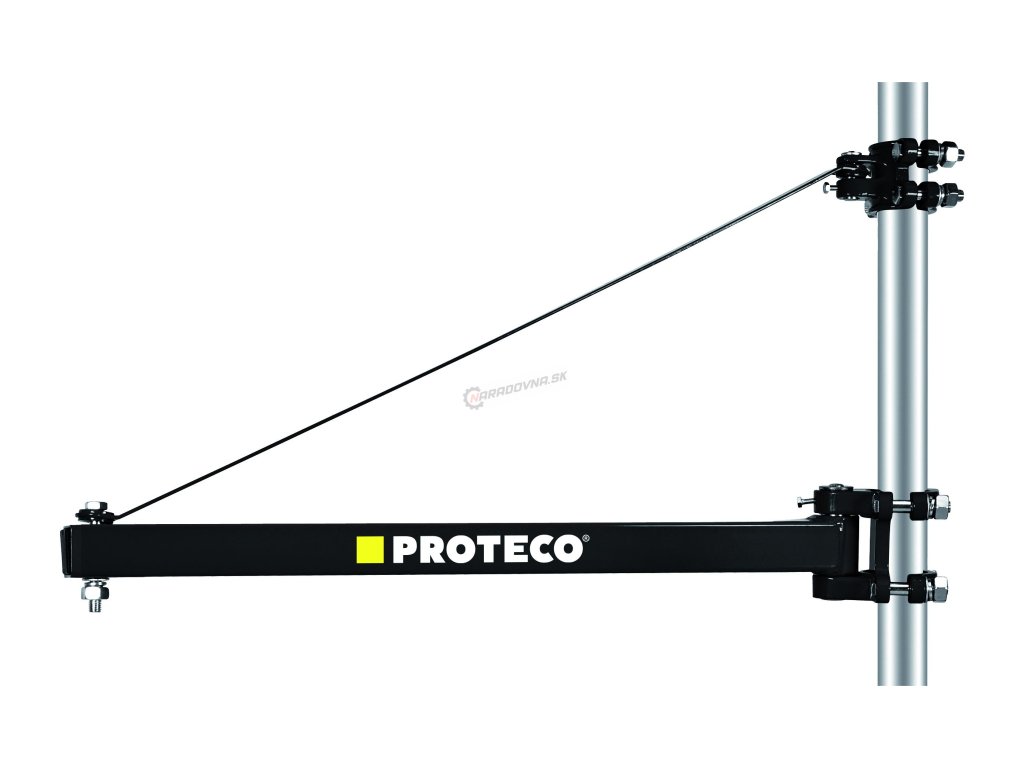

Otočná konštrukcia na lanový navijak 1000kg

Kód: 51.09-R-0750
55,80 € 45,37 € bez DPH Jednotková cena:
Skladom
Môžeme doručiť do:
20.11.2026
Možnosti doručenia
Výkyvné rameno pre elektrický lanový navijak do 1000kg

Detailné informácie

Podrobný popis

Závesné rameno pre elektrické lanové navijaky s maximálnou únosnosťou 1000kg.

Nosné rameno je 4hranný silnostenný profil 45 x 45 mm. Do vzdialenosti 750 mm od osi otáčania má rameno nosnosť max. 1000 kg.

Technické parametre:

  • Dĺžka ramena 750mm
  • k pripevneniu na kruhovú trúbku s priemerom 48 mm
  • otočenie 180°
  • montážny materiál súčasť balenia
Bezpečnosť výrobku (upozornenia a bezpečnostné pokyny)

Pred použitím

  • Pred použitím si pozorne prečítajte návod.
  • Výrobok je určený len na osobné použitie, nie na komerčné ani profesionálne použitie.
  • Pred uvedením do činnosti skontrolujte, či niektoré diely nie sú poškodené alebo nechýbajú, či sú všetky komponenty a skrutky dotiahnuté a či rameno a diely rámu nie sú poškodené.

Montáž

  • Rúrka, na ktorej je rám nainštalovaný, musí byť zvislá, pevne upevnená a tuhá, s priemerom 48 mm, hrúbkou steny 4 mm a drsným povrchom kvôli treniu.
  • Rám montujte podľa výkresu v návode. Skrutky pevného sedla predlžovacieho ramena uťahujte momentom 70 Nm.
  • Na vysunuté zavesené rameno použite gumenú vložku, aby sa zdvíhacie zariadenie neposúvalo.
  • Po montáži urobte najmenej dvakrát skúšku bez zaťaženia a skúšku otočenia o 90°, až potom postupne pridávajte záťaž. Po skúškach skrutky dotiahnite a znova skontrolujte uťahovací moment.

Používanie

  • Zariadenie v žiadnom prípade nepreťažujte.
  • Na jednom ráme smie visieť len jedno zdvíhacie zariadenie. Zavesiť dve alebo viac je zakázané.
  • Zariadenie sa nesmie používať na prepravu osôb.

Deti a iné osoby

  • Počas činnosti udržujte deti, pomocníkov a iné osoby v dostatočnej vzdialenosti od pracoviska.
  • Zariadenie uchovávajte mimo dosahu nepovolaných osôb. Neskúsené osoby ho nesmú obsluhovať.

Kontrola a údržba

  • Po používaní pravidelne kontrolujte, či komponenty nie sú poškodené alebo zdeformované, a najmä či sú skrutky dotiahnuté.

Z návodu na použitie výrobcu (jazykovo upravené).

Dodatočné parametre

Kategória: Elektrické navijaky
EAN: 8591084510247
Nosnosť: 1 t
Výrobná spoločnosť : PROTECO nářadí s.r.o.
Adresa : Radlická 2487/99, 150 00 Praha 5, Česko
E-mail : info@proteco-naradi.cz
